电动缸是一种电机与丝杆为一体化的模块化产品，电动缸是与电机一起配套使用的，所以电动缸关于电机的安装是十分重要的。今天东莞伺服电动缸厂家就为您介绍电动缸与电机的安装方式。

因不同厂商提供的伺服电机的接线及调试方式不同，东莞伺服电动缸厂家在此，不再做详细说明，请参阅相关配套的伺服电机及驱动器的产品使用手册。

直线式电动缸与电机的安装方式

直线式电动缸与电机是直接相连，通过下面的图，我们可以清楚的看到电动缸与电机之间有联轴器、电机座，直线式电动缸与电机是通过联轴器和电机座与电机相连接。

折返式电动缸与电机的安装方式

折返式电动缸的电机与缸体是呈平行关系，电机位于缸体的侧面，丝杆与电机通过同步带轮连接。

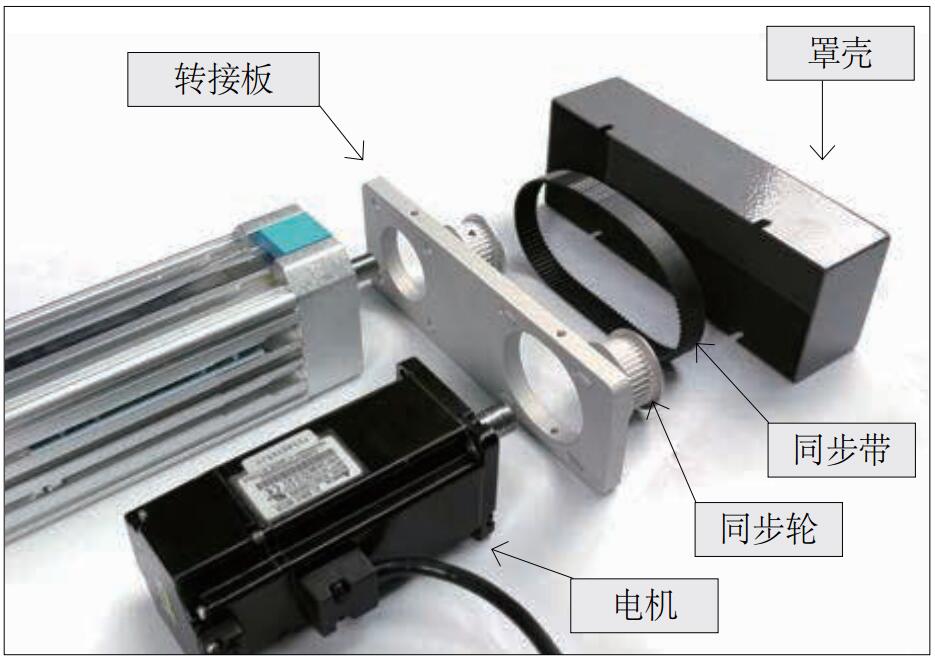

需要将折返式电动缸的转接板安装上，然后将同步带轮分别与缸体和电机安装上。最后将罩壳安装上即可。

注：在调试伺服电机的同时，要注意电动缸的运转情况，最好把电动缸运行至行程的中位，这样，伺服电机在往两个方向进行运转的时候，有足够的反应时间。
